蓄电池监控系统

蓄电池监测的意义：

       通过 UPS 电源蓄电池组在线管理系统的实施，为维保巡检人员提供了一个能够随时

随地获取蓄电池组的运行状态的强大工具，以往只能通过看、听、摸或通过万用表逐

个测量电压的手段来对蓄电池状况进行感观判断，现在则可以随时查阅电池的电压、

电流、均差、内阻、温度等，必要时还可以通过在线容量放电测试获取蓄电池组的容

量数据，有效、快速了解 UPS 电源后备电源系统蓄电池整体运行状况。

    系统通过现场安装的蓄电池智能参数传感器，对落后单体电池失效蓄电池均衡充电控

制，实现在线对单体电池浮充电压进行调整、补充电或放电，以达到对蓄电池的在线

维护和活化功能，提高蓄电池运行寿命，减少蓄电池报废量，节约成本，减少污染物

的排放量，实现节能减排增效目标。把连续的、相互关联的各种蓄电池信息（浮充电压、核对性放电测试数据、电压温度

内阻历史曲线等），通过概率统计学、模糊数学和人工神经网络等数学方法，形成了

完整的、综合的电池失效数学分析模型，提前预知电池性能和失效状态。

随着系统的长期运用可逐渐将平时工作中蓄电池定期检修转变为状态检修，为提高蓄

电池的日常维护效率及数字化变电站的推广做好准备。

预期效果：

• 实现 UPS 电源蓄电池组的智能网络化集中监控与管理；

• 蓄电池维护与管理的智能化、信息化、网络化；

• 为蓄电池的维护工作带来良好的管理监测手段；

•  实现了 UPS 电源维保巡检人员对蓄电池运行状况的及时掌握；

• 采用先进的检测技术, 采集精度高，同时实现蓄电池测试过程中的自动；

蓄电池在线监测方案:

根据可靠性和高效率蓄电池在线管理的要求，以及实用性，安全性，实时性，稳定性，

可扩展性和易维护性的原则，提供如下设计方案:

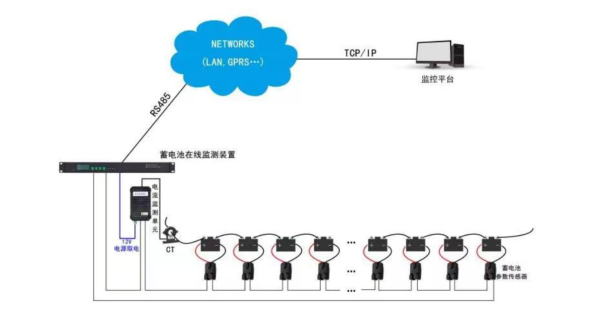

蓄电池监测系统由蓄电池智能参数传感器 YX-S121-B、电流监测装置 YX-LM、蓄电

池在线监测装置 YX-M11 组成，可实现对蓄电池全方位的管理，蓄电池智能参数传感

器具备监测单节蓄电池的电压、极柱温度、内阻的功能；电流监测装置具备监测电池

组的充放电电流和环境温度功能；蓄电池在线监测装置具备查询数据、显示数据、统

一管理等功能，可通过自身的 RS485 接口或 LAN 口连接入到动环系统，实现智能化

统一管理。

单节电池的电压、温度、内阻的实时监测；

• 电池组的组电压、充放电电流和环境温度的实时监测

• 剩余容量 SOC 和健康状态 SOH 的实时监测；

• 本地告警及显示功能；

• 历史数据的保存与导出功能；
